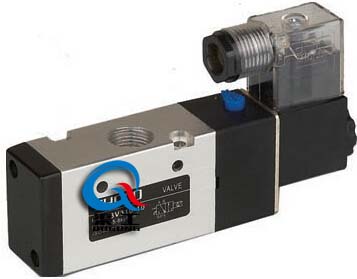

電磁換向閥的"通"與"位"

1."通"和"位"的概念

"通"和"位"是換向閥的重要概念。不同的"通"和"位"構成了不同類型的氣動換向電磁閥。

“位”是指換向閥的閥芯的位置個數，也就是說這個閥有幾種工作狀態。例如二位閥或三位閥是指有兩個或三個不同的工作位置。

“通”是指換向閥本體上的有各不相同且與系統中不同油管相連接的接口個數。不同油道之間只能通過閥芯移位時閥口的開關來溝通。例如三通閥或四通閥是指換向閥工作時，閥體有三個或者四個油口，也就是說這個閥是三通閥或者四通閥。

2."通"和"位"的表示方法

"幾位"表示的是換向閥有幾種工作狀態。通常可以用代表閥體的正方形個數表示。例如二位閥或三位閥在圖福上就會有兩個或三個正方形。

"幾通"則可以以換向閥常態位置上的正方形上有幾個點和箭頭線還有T線相交的總個數來確定。

3.圖形符號含義

1.用方框表示換向閥的工作位置，有幾個方框就表示有幾個位。

2.方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示油流動的實際方向。

3.用"T" 表示油路是不通的。

4.方框外部有幾個點就表示是幾通。

5.換向閥進油口通常以P表示，回油口以T表示，卸油口以L表示。

6.繪制換向閥系統圖時，油路通常繪在常態位方框內。

7.換向閥有兩個及以上位置時，必然有一個常態位，即閥芯未受到操縱力時的位置。二位閥常態位為靠近彈簧的方框，三位閥常態位為中間方框。

4.換向閥命名示例

1.兩位兩通閥

2.兩位三通閥

3.兩位三通閥

4.兩位五通閥

5.三位五通閥
