上海渠工閥門管道工程有限公司

氣動調節閥

首頁 >> 產品中心 >> 氣動調節閥

ZJHS氣動活塞調節閥

ZJHS氣動活塞式調節閥

一、氣動活塞式調節閥 產品概述

本公司的ZJHSP/M系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成,結構輕小.推力大,但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位器或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,主要應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動活塞式調節閥閥芯采用平衡式結構,許用壓差大,抗振性好,噪聲低、穩定性好,裝拆簡便,選擇不同的彈簧范圍可得需要的許用壓差。氣動活塞式調節閥應用于要求噪音低,工作壓差大或安裝位置受限制及要求響應速度快的工業生產過程自控系統中 。

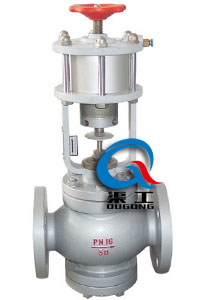

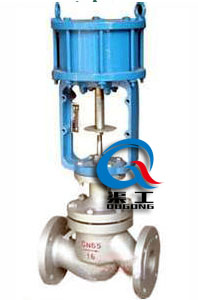

ZJHSP/M氣動活塞式調節閥 ZJHSP/M氣動活塞式調節閥
ZJHSP/M氣動活塞式調節閥 ZJHSP/M氣動活塞式調節閥

二、氣動活塞式調節閥 主要技術參數

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 單座 11 17 27.5 44 69 110 176 275 440 630 1000 1600
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
額定行程(mm) 16 25 40 60 100
執行器型號 ZSA/B-2P ZSA/B-3P ZSA/B-4P ZSA/B-5P ZSA/B-6P
閥蓋形式 標準型-17~+230℃、高溫型+230~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座柱塞型、套筒平衡式閥芯
流量特性 線性、等百分比

三、氣動活塞式調節閥 執行器技術參數

執行器型式 ZSA/B、ZSN型氣動活塞式執行機構
執行器型號 ZSA/B-2P ZSA/B-3P ZSA/B-4P ZSA/B-5P ZSA/B-6P
氣缸直徑(mm) 125 160 200 250 320
行程(mm) 10、16 16、25 25、40 50、60 60、100
彈簧范圍(KPa) 氣關式:40~200,氣關式80~240,100~200,200~350,350~500
供氣壓力(MPa) ZSA,ZSN為0.4-0.6;ZS-P:氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

四、氣動活塞式調節閥 主要結構圖

氣動活塞調節閥 (單座結構圖) 氣動活塞調節閥 (套筒結構圖)
氣動活塞調節閥 (單座結構圖) 氣動活塞調節閥 (套筒結構圖)

五、氣動活塞式調節閥 主要零件材料

1 閥體 WCB 304 316 316L
2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
3 閥座/套筒 304 304 316 316L
4 閥芯 304 304 316 316L
5 導向套/并帽 304 304 316 316L
6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
7 閥蓋 WCB 304 316 316L
8 閥桿 304 304 316 316L
9 金屬墊 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
12 填料壓蓋 WCB 304 316 316L

六、氣動活塞式調節閥 主要性能指標

項目 指標值 項目 帶定位器
基本誤差% 1.0 始終點偏差值% 氣開 始點 1.0
終點
回差% 1.0 氣關 始點 1.0
死區% 0.4 終點
額定行程偏差% 2.5 允許泄漏量L/h 閥額定容量

七、氣動活塞式調節閥 外形圖

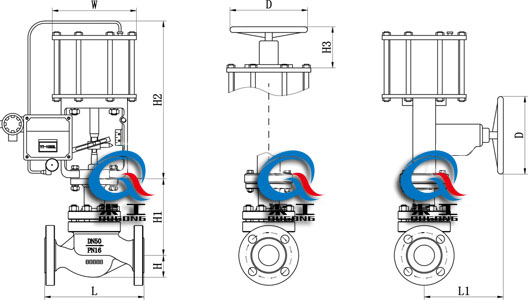

氣動活塞式調節閥 (外形尺寸圖)
氣動活塞式調節閥 (外形尺寸圖)

八、氣動活塞式調節閥 安裝連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 290 290 290 325 325 440 440 440 590 590 590
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
W 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320
歡迎來電咨詢ZJHS氣動活塞式調節閥產品詳細信息.
