ZJJP氣動偏心調節閥
一、氣動偏心半球閥 產品概述
本公司的氣動偏心半球閥屬于角行程氣動偏心調節閥，是由高準度活塞式氣動執行器及和偏心半球閥組成，氣動偏心球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源就可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，增加使用壽命，閥芯后部設有一個導流翼，可以使流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍大等特點。氣動偏心球閥主要應用于石油、化工、電力、冶金、鋼鐵、造紙、食品、紡織、輕工等行業。
|
|
|

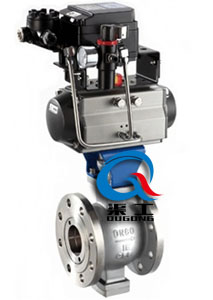

氣動偏心半球閥 (配AT氣缸)
|
氣動偏心半球閥 (配AW氣缸)
|
二、氣動偏心半球閥 產品特點
（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）密封性良好。有兩個密封面，而且目前球閥的密封面材料使用多種塑料，密封性好，能實現全密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸替換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔開，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、氣動偏心半球閥 主要技術參數及性能
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流
量系數
KV
|
全腔型
|
14
|
25
|
30
|
55
|
100
|
135
|
230
|
320
|
500
|
850
|
1300
|
1750
|
|
60%腔型
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
510
|
780
|
1050
|
|
40%腔型
|
6
|
10
|
12
|
20
|
40
|
54
|
92
|
128
|
200
|
340
|
520
|
700
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
閥體形式
|
整體鑄造球形體
|
|
閥芯形式
|
偏心旋轉閥芯(帶導流翼)
|
|
流量特性
|
近似等百分比
|
|
動作范圍
|
全開60°
|
|
泄露量Q
|
軟密封VI級、硬密封IV級，符合ANSI B16.104標準
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
|
可調范圍
|
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
|
|
配置執行機構
|
GT、AT、ST、SR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
四、氣動偏心半球閥 主要零件材料
|
執行器型號
|
GT、AT、ST、SR系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
五、氣動偏心半球閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
六、氣動偏心半球閥 主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
七、氣動偏心半球閥 主要零件材料
|
|
|
PQ647氣動偏心調節閥 (法蘭式)
|
PQ677氣動偏心調節閥 (對夾式)
|
八、氣動偏心半球閥 主要外形連接尺寸
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
法蘭式
|
102
|
102
|
114
|
124
|
143
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
|
對夾式
|
62
|
62
|
62
|
75
|
80
|
100
|
115
|
130
|
160
|
200
|
240
|
334
|
|
H
|
60
|
60
|
65
|
95
|
105
|
120
|
140
|
155
|
165
|
205
|
240
|
270
|
|
H1
|
293
|
312
|
317
|
360
|
393
|
423
|
482
|
568
|
610
|
755
|
/
|
/
|
|
A
|
140
|
164
|
164
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
/
|
/
|
|
PN1.6MPa法蘭連接尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-Φd
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法蘭連接尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-Φd
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
九、氣動偏心半球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
