上海渠工閥門管道工程有限公司

球閥

首頁 >> 產品中心 >> 球閥

Q347F/H長輸管線球閥

一、長輸管線球閥 產品概述

本公司長輸管線球閥選材范圍大且內件材料均采用表面鍍鎳或是316材質、密封圈采用聚合物材料。使長輸管線球閥不僅不易腐蝕,抗硫化能力好,密封性能好,適用壓力與溫度范圍大,全通徑與縮徑齊備,并可配多種驅動裝置,是化工、石油煉制,天然氣開采與輸送系統理想的用閥選擇。

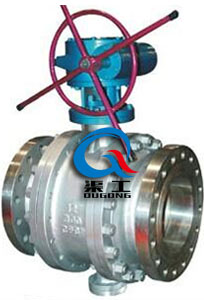

長輸管線球閥 (標準型)
長輸管線球閥 (標準型)

二、長輸管線球閥 主要零件材料

序號 零件名稱 材質
GB ASTM
1 閥體 WCB、A105 A1 82 F31 6
2 彈簧 60Si2Mn 31 6
3 密封圈 增強聚四氟乙烯
4 球體 A105+ENP A182F316
5 45 316
6 填料 PTFE PTFE
7 閥桿 2Cr13+鍍鎳磷 316
8 填料壓蓋 WCB A216-WCB
9 支架 WCB A2 6-WCB
1O 壓套 A105 316
11 “ O”型密封圈 橡膠 橡膠
12 滑動軸承 不銹鋼 +PTFE 316+PTFE
13 螺柱 35CrMoA 316
14 螺母 35 316
15 閥蓋 WCB A2 6-WCB
16 閥座 A105+ENP 316
17 墊片 柔性石默 +不銹鋼 柔性石默+316
18 底蓋 A105 316
19 固定軸 1Cr13 A276-410
20 螺釘 35 316
21 排污螺塞 25 316

三、長輸管線球閥 主要性能規范

公稱壓力 PN(MPa) 上限使用壓力 試驗壓力 (MPa) 壓力級 上限使用壓力 試驗壓力 (MPa)
(Mpa) 殼體 高壓液密封 低壓氣密封 (Mpa) 殼體 高壓液密封 低壓氣密
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0 4.0 6.0 4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
10.0 10.0 1.5 1.1 CLASS1500 25.1 37.5 27.5
應用規范 結度長度核 CB12221-89 ANSI B16.10
法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接標準按 CB12224-89 ANSI B16.25
檢驗試驗按 JB/T 9092-89 API 598
適用工況 適用介質 天然氣、液化氣、石油等介質
適用溫度 -28℃~≤150℃
驅動方式 蝸輪傳動、氣動、電動、氣液聯動等
歡迎來電咨詢Q347F/H長輸管線球閥產品詳細信息.
