上海渠工閥門管道工程有限公司

蝶閥

首頁 >> 產品中心 >> 蝶閥

D343H手動三偏心蝶閥

彈性金屬硬密封蝶閥

一、手動三偏心蝶閥 產品概述

本公司的手動三偏心蝶閥系列產品亦可稱為彈性金屬硬密封蝶閥,系壽命較長、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構。彈性金屬硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此手動三偏心蝶閥被應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

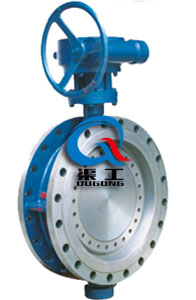

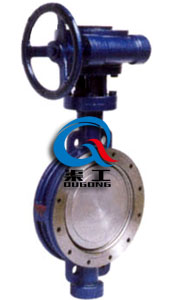

手動三偏心蝶閥(彈性金屬硬密封蝶閥) 手動三偏心蝶閥(彈性金屬硬密封蝶閥)
手動三偏心蝶閥(彈性金屬硬密封蝶閥) 手動三偏心蝶閥(彈性金屬硬密封蝶閥)

二、手動三偏心蝶閥 產品特點

由于手動三偏心蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥具有密封性、耐腐蝕性。彈性金屬硬密封蝶閥其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能好,泄漏小。
3、耐高壓、耐腐蝕、不易磨損、使用壽命較長等。

三、手動三偏心蝶閥 采用標準

設計標準 國標系列
設計標準 GB/T12237
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-1992;JB/T9092-1999

四、手動三偏心蝶閥 主要技術參數

公稱通徑 DN(mm) 50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
驅動方式 手動、蝸輪傳動、氣動、電動
適用溫度 碳鋼:-29℃~600℃;不銹鋼:-40℃~600℃

五、手動三偏心蝶閥 主要零件材料

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

六、手動三偏心蝶閥 主要外形結構圖

手動三偏心蝶閥 (法蘭式) 手動三偏心蝶閥 (對夾式)
手動三偏心蝶閥 (法蘭式) 手動三偏心蝶閥 (對夾式)

七、手動三偏心蝶閥 主要外形連接尺寸

公稱通徑 結構長度
外形尺寸 連接尺寸(標準值)
L H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法蘭 對夾 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

八、手動三偏心蝶閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢D343H彈性金屬硬密封蝶閥產品詳細信息.
