DX343德標卡套式旋塞閥

一、德標卡套式旋塞閥 產品概述

本公司的DX343德標軟密封旋塞閥適用于公稱壓力1.6MPa~16.0Mpa,工作溫度-29~180℃的石油、化工、化肥、電力行業等多種工況的管路上,切斷或接通管路介質。德標軟密封旋塞閥的結構特點:
1、產品結構合理、密封優良、性能優良、造型美觀。
2、密封性是通過卡套四周的密封面來實現的,360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉動時提供自潔的作用,適合于粘稠和易結垢的工況。
5、雙向流動,使用安裝方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配。可達到工程需要。

DX343德標卡套式旋塞閥 DX343德標卡套式旋塞閥 結構圖
DX343德標卡套式旋塞閥 DX343德標卡套式旋塞閥 結構圖

二、德標卡套式旋塞閥 技術規范

結構形式 BC
驅動方式 手柄,蝸輪蝸桿傳動,氣動,電動
設計標準 API599,API6D
結構長度 DIN 3202F1
連接法蘭 DIN 2543-2549
試驗和檢驗 DIN3230

三、德標卡套式旋塞閥 產品性能

公稱壓力(MPa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6

四、德標卡套式旋塞閥 主要零件材料

序號 名稱 材質
1 閥體 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4 墊片 柔性石墨+不銹鋼
5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6 閥蓋 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 支架 Q235、WCB
11 蝸輪

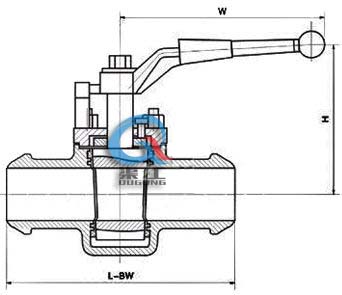

五、德標卡套式旋塞閥 主要外形尺寸圖

DX343德標卡套式旋塞閥 (焊接式) DX343德標卡套式旋塞閥 (法蘭式)
DX343德標卡套式旋塞閥 (焊接式) DX343德標卡套式旋塞閥 (法蘭式)

六、德標卡套式旋塞閥 主要連接尺寸

型號 DX343-150LB
壓力等級 150LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量(kg) 8.5 9.5 10.5 12 14 18 22 26 40 60 70 130 219 381 570

注:四寸及以上為蝸輪操作4"

型號 DX343-300LB
壓力等級 300LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量(kg) 9.5 10.5 12 14 16 20 24 29 53 75 85 185 230 390 550

注:四寸及以上為蝸輪操作4"

七、德標卡套式旋塞閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的德標卡套式旋塞閥型號,請按型號直接向我司銷售部訂購。
3、當使用的場合常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們為您審核把關。

歡迎來電咨詢DX343德標卡套式旋塞閥產品詳細信息.
