一、液位計 產品概述

磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于多類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合對液位的測量及就地顯示或遠傳顯示與控制。SKUHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位、界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。磁翻板液位計廣泛用于電力、石油、化工、冶金、船舶、建筑、食品等行業生產過程中的液位測量與控制。

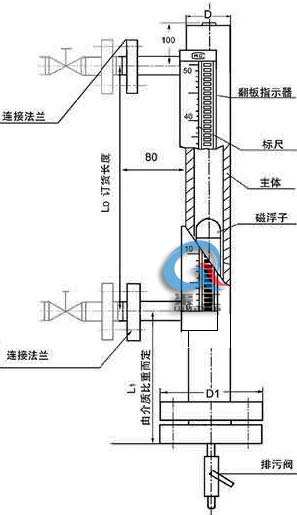

磁翻板液位計	磁翻板液位計 (結構圖)

二、液位計 工作原理

磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

三、液位計 主要技術指標

1、量程范圍：300～19000（側裝）；300～5000（頂裝）
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：EXdⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：DN20　DN25 PN4.0 HG20593（側裝式）
DN80 DN100 PN1.0　HG20593（頂裝式、底裝式），可以根據用戶的需要定制。
注：當液位計安裝受環境影響，空間位置L1<300訂貨時應提出。
