上海渠工閥門管道工程有限公司

電動調節閥

首頁 >> 產品中心 >> 電動調節閥

ZDHG電動隔膜調節閥

ZD(R)SG電動隔膜調節閥

一、電動隔膜調節閥 產品概述

本公司的ZRHG型直行程電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大,密封無泄漏,能用于高粘度及懸浮顆粒流體的調節,根據隔膜材料的不同(橡膠或聚四氟乙烯)適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用不同類型直行程電動執行器組成。電動隔膜調節閥配用的電動執行機構內有伺服系統,不用另配服放大器,有輸入控制信號(4-20mA或1-5VDC)及單相電源便可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。

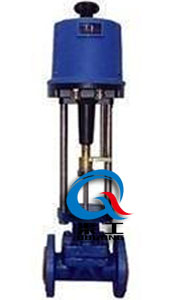

ZRHG電動隔膜調節閥(襯膠隔膜閥) ZDHG電動隔膜調節閥(襯氟隔膜閥)
ZRHG電動隔膜調節閥(襯膠隔膜閥) ZDHG電動隔膜調節閥(襯氟隔膜閥)

二、電動隔膜調節閥 主要技術參數

公稱通徑(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數 KV 8 12 16 38 60 68 90 150 300 500 600 1200 1800
允許壓差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.09
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程(mm) 10 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 隔膜式
流量特性 快開特性
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

三、電動隔膜調節閥 主要零件材料

閥體 HT200、ZG230~450或下述材質襯里
隔膜 丁荃膠、天然膠、聚四氟乙烯波紋
薄膜 丁腈橡膠夾增強滌綸織物
彈簧 60S12Mn、閥體襯里材質及適用范圍

四、電動隔膜調節閥 閥體襯里材料適用場合

閥體襯里 使用溫度(℃) 適用介質
無襯里 -10~+175 適用于非腐蝕性介質
軟橡膠 -10~+85 適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠 -10~+85 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠 -10~+105 適用于動物油、植物油和潤滑油,PH值變化范圍很大的腐蝕性泥漿。
丁荃膠 -10~+120 防腐性能良好,對大部分無機酸和酸性灰漿的耐蝕性好
搪瓷 -10~+175 適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46 -10~+190 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

五、電動隔膜調節閥 隔膜襯里材料適用場合

隔膜材質 使用溫度(℃) 適用介質
丁荃膠(B級) -40~+100 大部分無機酸如:硫酸、氫氟酸、磷酸等適用,耐蝕性好,同時而各種堿和鹽類
天然膠(Q級) -50~+100 主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯 -10~+150 化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

六、電動隔膜調節閥 主要性能指標

項目 指標值
基本誤差% ≤±3.5
回差% ≤2.5
死區% ≤3.0
始終點偏差% ±2.5
額定行程偏差% ±2.5
純滯后 ≤IS
允許泄量L/H 橡膠隔膜片“0”,聚四乙烯隔膜為0.5%×閥額定容量(許用壓差下的水)
絕緣電阻 不小于20M
阻尼特性 不大于3周半

七、電動隔膜調節閥 外形圖

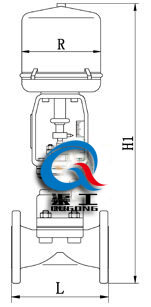

電動隔膜調節閥配3810L執行器外形尺寸圖 電動隔膜調節閥配PSL執行器外形尺寸圖
電動隔膜調節閥(配3810L執行器) 電動隔膜調節閥(配PSL執行器)

八、電動隔膜調節閥 安裝連接尺寸

公稱通徑(mm) 20 25 40 50 65 80 100 150 200 250
L(mm) 181 184 222 254 276 298 352 451 600 720
配PSL H1(mm) 738 750 765 767 845 857 875 1025 1045 1252
重量(KG) 15 17 24 29 49 61 82 150 211 370
配381L H1(mm) 501 513 650 652 770 782 800 1080 1125 1345
重量(KG) 23 24 39 44 64 76 97 203 264 418
D 配381L 225 225 225 225 257 257 257 310 310 310
配PSL 177 177 177 177 182 182 182 182 218 218
歡迎來電咨詢耐腐蝕電動調節閥產品詳細信息!
上一個產品: ZRHJ電動角型調節閥 下一個產品: ZAHP智能電動調節閥
?
